وال مش ساختمان بتنی

وال مش ساختمان بتنی از انواع جدیدترین وال پست ها می باشد که جهت مهار و کنترل نمودن دیوار سازه ها کاربرد زیادی دارد. اجرای وال پست مش دارای مزیت های بیشماری است و این نوع سیستم امروزه توانسته است جایگزین وال پست های فلزی یا سنتی شود. در این مطلب قصد داریم تا شما همراهان عزیز را با نحوه اجرای وال پست مش، مزایا، هزینه های ناشی از سیستم وال پست مش در ساختمان بتنی آشنا سازیم. امیدواریم پس از مطالعه این مطلب اطلاعات مفیدی را در مورد این سیستم مدرن بدست آورید.

هدف از اجرای وال پست در اسکلت بتنی چیست؟

وال پست جزو نگهدارنده های دیوار به شمار می رود که نام دیگر آن وادار است. از سیستم وال پست در اسکلت بتنی استفاده زیادی می شود.

از مهم ترین اهداف اجرای وال پست در اسکلت بتنی می توان به موارد زیر اشاره کرد:

• هدف اجرای وال پست فلزی مهار، یکپارچه سازی و ایجاد همبستگی بین دیوار با اسکلت می باشد.
• از وال پست برای افزایش استحکام و مقاومت دیوار استفاده می شود.
• با به کارگیری وال پست در طول های کاملا مشخص دیوار می تواند کلیه نیروهایی که ناشی از وزن خودش هستند را مهار نماید.
• وال پست فلزی از ایجاد فشار و ضربات ناشی از عوامل طبیعی نظیر باد، طوفان، زلزله و… به دیوار پیشگیری می کند.
• وال پست از تخریب و آسیب دیدن دیوار جلوگیری می کند.
• دیوارهایی که مجهز به سیستم وال پست هستند در زمان ایجاد ارتعاش هیچگونه سختی به المان اصلی قاب وارد نمی کنند و بدون خارج شدن از دیوار فقط در جای خودشان می لغزند.

وال مش جایگزین وال پست فلزی در ساختمان و اسکلت بتنی

از وال مش ساختمان بتنی و وال پست فلزی برای متصل نمودن تیغه ها و دیوارها به اسکلت سازه استفاده می شود. بین این دو نوع سیستم تفاوت های زیادی وجود دارد. وجود این تفاوت ها باعث شده است که امروزه وال مش جایگزین وال پست های فلزی شود.

از مهم ترین انواع تفاوت وال پست مش و وال پست فلزی می توان به موارد زیر اشاره کرد:

• برای نصب وال پست فلزی به وجود وادار عمودی و افقی نیاز هست به همین دلیل هزینه های ناشی از نصب این نوع وال پست بیشتر است. برای نصب وال مش وادارهای عمودی و افقی حذف می شوند در نتیجه برای اجرای این سیستم نیاز به صرف هزینه زیادی نمی باشد.
• نصب و اجرای وال پست مش نسبت به اجرای وال پست های فلزی آسان تر است. برای اجرای وال پست مش نیاز به استفاده از نیروی متخصص نیست زیرا کارگران نیمه حرفه ای نیز می توانند این سیستم را به راحتی اجراء کنند.
• اجرای وال پست مش را در مدت زمان کوتاهی می توان انجام داد در حالیکه برای اجرای وال پست های فلزی باید مدت زمان بیشتری صرف شود.

مراحل اجرای روش وال مش در اسکلت بتنی کدام است؟

پس از طراحی وال مش و برای اجرای وال مش ساختمان بتنی باید طبق مراحل زیر پیش بروید:

• تیغه چینی ساختمان

دیوار چینی جزو اولین مراحل اجرای وال مش محسوب می شود. برای انجام دیوار چینی باید از نقشه استفاده کنید. دیوار چینی را می توانید بدون اجرای وال پست انجام دهید.

• اعمال لایه اول پلاستر ( گچی یا سیمانی )

در این مرحله از اجرای وال مش اسکلت بتنی قبل از هر چیز باید پلاستر را آماده کنید. بعد از انجام دیوار چینی می توانید اولین لایه از پلاستر گچی یا سیمانی را روی سطح دیوار اعمال کنید. انجام این مرحله قبل از اجرای توری فایبرگلاس یا مش فایبرگلاس الزامی است.

• نصب نوار وال مش بر روی پلاستر

نصب توری فایبرگلاس روی سطح پلاستر از اهمیت زیادی برخوردار می باشد. مش فایبرگلاس را در اندازه هایی مناسب برش بزنید سپس توری را روی سطح اعمال نمایید. اگر دیوار دارای ارتفاعی بیشتر از 1.80 می باشد بهتر است نوارهای وال پست مش را در دو قسمت دیوار اجراء کنید.

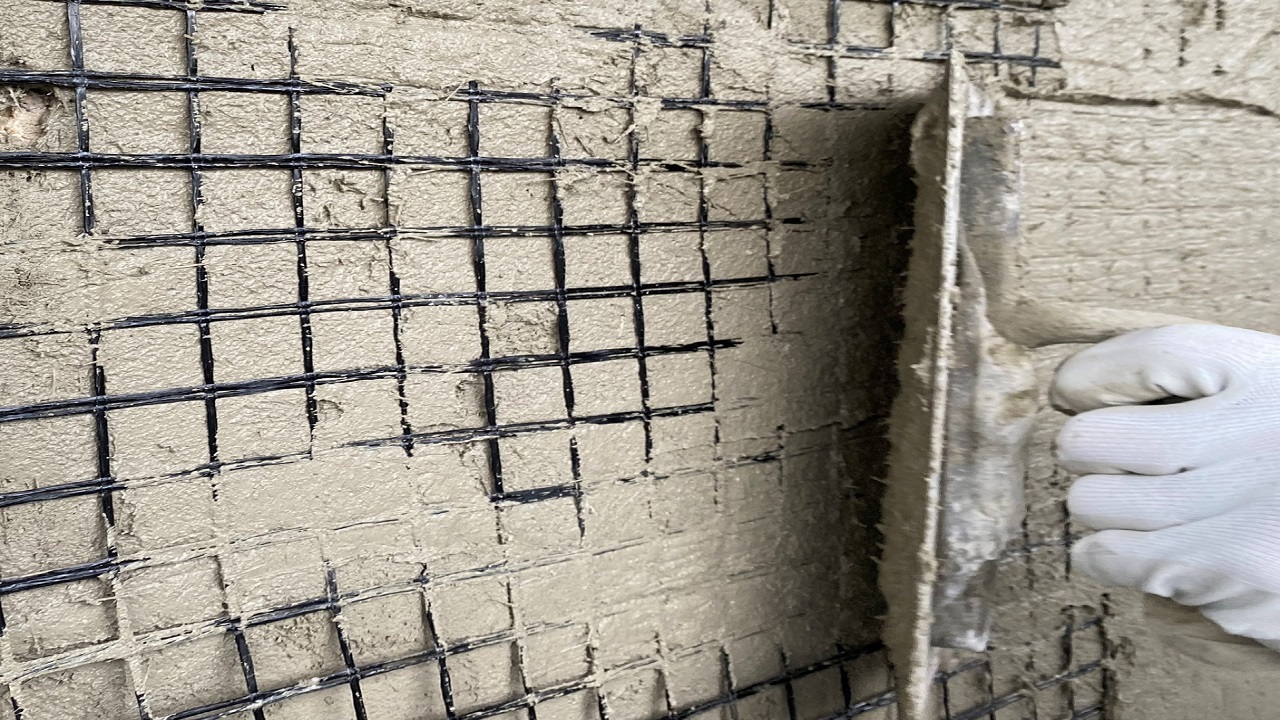

• اعمال لایه دوم پلاستر ( مطابق پلاستر لایه اول ) روی مش فایبرگلاس

در این مرحله باید لایه دوم پلاستر گچی یا پلاستر سیمانی را روی سطح مش فایبرگلاس اجراء کنید. دلیل استفاده از پلاستر در مرحله چهارم ثابت نمودن محل نصب مش فایبرگلاس می باشد.

• مهار خارج از صفحه دیوار با پروفیل نبشی یا ناودانی توسط چسب اپوکسی

ناودانی وال مش یا نبشی ها باید در آخرین مرحله در قسمت های پایین و بالایی دیوار نصب گردند. نصب ناودانی یا نبشی وال مش را باید مطابق با نقشه راهنما انجام دهید. اگر نصب ناودانی یا نبشی را با توجه به نقشه انجام دهید بدون تردید اجرای وال مش را صحیح تر انجام داده اید. ناودانی یا نبشی را باید در فواصل مشخص نصب نمایید. برای نصب ناودانی می توانید از چسب اپوکسی استفاده کنید.

از چه نوع پلاستری برای اجرای وال ساختمان بتنی استفاده می شود؟

برای اجرای وال مش اسکلت بتنی از دو نوع پلاستر مختلف استفاده می شود. نوع پلاستر را باید با توجه به جنس مش فایبرگلاس انتخاب کنید.

انواع پلاسترهای مورد استفاده برای اجرای وال مش ساختمان بتنی عبارتند از:

• پلاستر سیمانی

یکی از بهترین مصالحی که برای اجرای وال مش استفاده می شود پلاستر سیمانی می باشد. جنس این نوع پلاستر، سیمانی است و از کیفیت و دوام زیادی برخوردار است. از این محصول برای پوشش سطوح بتنی، سطوح بلوکی و… استفاده می شود.

• پلاستر گچی

پلاستر گچی یکی دیگر از انواع پلاسترهای مورد استفاده برای اجرای وال مش اسکلت بتنی می باشد. از این نوع پلاستر به عنوان یک پوشش محافظتی استفاده می شود. پلاستر گچی از رشد باکتری و قارچ ها در سطح دیوار پیشگیری می کند. این نوع پلاستر مانند پلاستر سیمانی برای اندود کردن توری یا مش ها کاربرد زیادی دارد.

مصالح مورد استفاده در سیستم وال مش کدام است؟

برای اجرای وال مش ساختمان بتنی از مصالح زیر استفاده می شود:

• توری یا مش فایبرگلاس

مش فایبرگلاس به نوارهای وال مش نیز معروف است. این نوع نوارها دارای جنس کامپوزیت شیشه هستند و مقاومت آن ها در برابر مواد قلیایی بسیار زیاد است. این محصول دارای مزیت های زیادی نظیر مقاومت بالا، انعطاف پذیری زیاد، چسبندگی بالا و… است.

• پلاستر

برای اجرای وال مش ساختمان بتنی از دو نوع پلاستر گچی یا سیمانی استفاده می شود. هر یک از این نوع پلاسترها دارای ویژگی ها و کاربرد خاص خود می باشند. در صورتی که برای اجرای وال مش از توری فایبرگلاس AR استفاده می کنید باید نوع پلاستر را سیمانی انتخاب کنید. اگر مش فایبرگلاس مورد استفاده شما از نوع E-Glass است برای اجرای وال پست مش باید از پلاستر گچی استفاده کنید.

• نبشی یا ناودانی

ناودانی یا نبشی یکی دیگر از انواع مصالح مورد استفاده برای اجرای وال مش اسکلت بتنی است. از ناودانی یا نبشی برای متصل کردن دیوار و قاب استفاده می گردد.

• چسب اپوکسی

چسب اپوکسی امروزه جایگزین میخ کوبی و پیچ شده است. برای تولید این نوع چسب از سخت کننده و رزین استفاده می شود. قسمت سخت کننده این محصول دارای قابلیت سخت شدگی است و قسمت رزین آن نیز دارای قابلیت چسبندگی است.

آیا برای اجرای وال مش اسکلت بتنی نیاز به نیروی متخصص می باشد؟

در صورتی که مهارت کافی را برای اجرای وال مش ساختمان بتنی داشته باشید می توانید این محصول را به آسانی اجراء نمایید. برای اجرای سیستم وال پست مش (wallmesh) نیاز به نیروی متخصص نیست ولی وال پست مش باید توسط افرادی اجراء شود که مهارت کافی را در این زمینه داشته باشند. اگر تمایل دارید در این زمینه مهارت لازم را بدست آورید می توانید در دوره های آموزشی اجرای وال مش شرکت نمایید. با شرکت در این دوره ها می توانید تجربه و مهارت لازم را بدست آورید. علاوه بر موارد ذکر شده می توان گفت که کارگران نیمه حرفه ای نیز می توانند اجرای وال پست مش را انجام دهند.

نکات کلیدی پیاده سازی والمش روی دیوار در ساختمان بتنی

برای عملکرد بهتر وال مش اسکلت بتنی باید نکات زیر را مد نظر داشته باشید:

• انجام دیوارچینی را می توانید بدون استفاده از وادار قائم، میلگرد و تیرک افقی انجام دهید.
• در این روش دیوار فقط تحت تاثیر خمش به صورت قائم قرار دارد در نتیجه به مقاوم سازی دیوار نیازی نیست.
• فاصله جداسازی بین دیوار از سایر اجزای سازه نظیر ستون ها و اعضای قائم باید حدود 1% از ارتفاع کف تا بخش کف طبقه باشد.
• نوارهای وال مش باید به شکل قائم روی سطح دیوار اجراء شوند.
• برای اعمال لایه پلاستر روی سطح دیوار می توانید از روش پاششی به کمک دست و کاردک استفاده کنید. علاوه بر این می توانید پلاستر را به کمک دستگاه روی نوارها اعمال نمایید.
• نبشی ها بعد از اجرای لایه دوم پلاستر گچی یا سیمانی باید در قسمت پایینی و بالایی دیوار نصب گردند.
• سطح بتنی را باید به کمک روشی مناسب از هرگونه آلودگی تمیز کنید. توجه داشته باشید که در این مرحله باید تمامی گرد و غبار و سایر آلودگی ها از روی سطح پاک شوند.
• کیسه های مخصوص پلاستر سیمانی یا گچی را باید در مکانی مناسب و بدون رطوبت قرار دهید.
• از جوش دادن نبشی یا ناودانی به دیوار خودداری کنید.
• برای پیشگیری از ایجاد ترک روی سطح نازک کاری باید فضای داخلی قاب و دیوار را به کمک مصالح متراکم بپوشانید.
• برای مهار کردن الیاف قسمت پایین دیوار باید از تسمه فلزی استفاده کنید. تسمه فلزی را باید روی الیاف به خوبی قرار دهید.

مدت زمان اجرای وال مش در ساختمان بتنی چقدر است؟

یکی از مهم ترین ویژگی های وال مش اسکلت بتنی اجرای سریع آن می باشد. مدت زمان اجرای وال پست مش نسبت به مدت زمان اجرای وال پست فلزی بسیار کمتر است.

عوامل زیر روی مدت زمان اجرای وال پست مش تاثیرگذار هستند:

• آماده نمودن سطح دیوار
• آماده نمودن نوارهای وال مش یا توری فایبرگلاس
• آماده سازی پلاستر سیمانی یا پلاستر گچی
• نصب و اجرای ناودانی یا نبشی کنترل کننده
• اجرای انواع مصالح مخصوص جداسازی دیوار از قاب
• دیوارچینی برای اجراء نمودن نوارهای وال مش
• اجرای لایه های پلاستر روی مش فایبرگلاس

هزینه اجرای وال مش در ساختمان بتنی چقدر است؟

طبق تحقیقات انجام شده می توان گفت هزینه های ناشی از اجرای وال مش ساختمان بتنی نسبت به هزینه اجرای وال پست های فلزی حدود 50 درصد کمتر می باشد. به همین دلیل امروزه استفاده از سیستم وال پست مش مورد توجه قرار گرفته است.

از مهم ترین عوامل تاثیرگذار روی هزینه اجرای وال مش  می توان به موارد زیر اشاره کرد:

• میزان مش مورد استفاده در هر متر مربع روی هزینه های ناشی از اجرای وال پست مش تاثیر زیادی دارد.
• ابعاد چشمه مش فایبرگلاس تاثیر زیادی روی هزینه اجرای وال مش دارد.
• کیفیت و جنس توری فایبرگلاس روی محاسبه هزینه اجرای وال پست مش تاثیرگذار است.
• وسعت و بزرگی پروژه دارای ارتباطی مستقیم با کاهش یا افزایش هزینه اجرای وال پست می باشد.
• مدت زمانی که وال مش اجراء می شود تاثیر زیادی روی قیمت نهایی اجرای سیستم وال پست مش دارد.
• تخصص تیم اجرایی وال پست مش تاثیر زیادی روی هزینه اجرای وال پست مش دارد. شایان ذکر است که دستمزد کارگران نیمه حرفه ای از افراد متخصص بسیار کمتر است.
• قیمت مواد اولیه که برای اجرای وال مش اسکلت بتنی مورد استفاده قرار می گیرند تاثیر زیادی روی هزینه های ناشی از اجرای وال پست مش دارد.

در مقاله “قیمت وال پست چقدر است؟” عوامل موثر بر هزینه اجرای وال مش توضیح داده شده است.

مزایای وال مش ساختمان بتنی چیست؟

از مهم ترین مزایای استفاده از وال مش ساختمان بتنی می توان به موارد زیر اشاره کرد:

• نصب و اجرای وال مش ساختمان بتنی به راحتی و در سریع ترین زمان ممکن امکان پذیر است.
• برای نصب سیستم وال پست مش نیاز به نیروی متخصص نیست.
• مصالح مورد استفاده در سیستم وال پست مش دارای وزن سبکی هستند در نتیجه حمل و نقل آن ها به آسانی امکان پذیر است.
• برای اجرای وال مش ساختمان بتنی نیاز به استفاده از مهارها، وادارها، میلگرد های بستر و… نیست. در نتیجه سرعت نصب بالاتر است و در هزینه های اجرای وال مش نیز صرفه جویی خواهد شد.
• این سیستم در برابر حرارت، رطوبت، ترک و… دارای مقاومت بسیار زیادی است.
• مدت زمان ماندگاری وال پست مش طولانی است و با گذشت زمان در ظاهر سیستم وال پست مش تغییراتی ایجاد نخواهد شد.
• از وال مش می توان در ساختمان ها و سازه های فولادی و بتنی به راحتی استفاده کرد.
• وال پست مش از ترک خوردن دیوار جلوگیری می کند.
• این محصول در مقابل خمش، کشش و فشار دارای استحکام زیادی می باشد.
• سیستم وال پست مش از حرکت نمودن دیوار پیشگیری می کند.
• سیستم وال مش با انواع سازه های مختلف مطابقت و همخوانی دارد.

چه اشتباهاتی ممکن است در زمان اجرای وال مش ساختمان بتنی صورت بگیرد؟

برای اجرای وال مش اسکلت بتنی باید همواره به مقررات فنی ساختمان توجه داشته باشید. با این وجود امکان بروز اشتباه در اجرای وال مش برای ساختمان بتنی وجود دارد. برخی از این اشتباهات عبارتند از:

• برخی از طراحان مهار المان های وال پست مش به اجزای مختلف سازه را به کمک میلگرد و با استفاده از خال جوش انجام می دهند. نیروی ناشی از زلزله زیاد است و وزن دیوار هم سنگین می باشد به همین دلیل استفاده از این نوع اتصال مناسب نیست و نباید از آن استفاده کرد.
• برخی از طراحان برای استفاده نمودن از میلگرد های داخلی سازه اقدام به تخریب ستون یا تیر می کنند. این روش منسوخ شده است زیرا با اجرای آن امکان رسیدن آسیب جدی به اجزای مختلف سازه وجود دارد.
• یکی دیگر از اشتباهات رایج در زمان اجرای وال مش ساختمان بتنی اجرای نبشی ها یا ناودانی ها به صورت افقی و قائم و به شکل پشت به پشت یکدیگر می باشد.
• برخی از طراحان برای اجراء نمودن کلاف های افقی به جای استفاده از نبشی از میلگرد استفاده می کنند. در حالیکه برای اجرای وال مش اسکلت بتنی باید میلگردها حذف شوند و استفاده از آن ها مجاز نیست.

سخن پایانی

با ارائه محاسبات دقیق سختی دیوارها در فرآیند ساخت، اتصال دیوارها به سقف و ستون‌ها به‌صورت مطمئن و بدون مشکل امکان‌پذیر است. اما اگر سختی دیوارها محاسبه نشده باشد، نباید آنها را مستقیما به سازه وصل کرد. به جای آن، برای جدا کردن دیوار از سازه، وال پست مش را به فاصله 5 سانتیمتری از ستون اجرا کنید. علاوه بر این باید همواره کنترل شود که در کلیه طبقات نبشی کشی در یک راستا انجام شود.

نبشی هایی که مورد استفاده قرار می گیرند نباید مساحت سازه را افزایش یا کاهش دهند. همانطور که ذکر شد از سیستم وال مش در سازه های بتنی و فولادی استفاده می شود. اجرای وال مش ساختمان بتنی نیازمند مهارت و تجربه لازم است. به همین دلیل بهتر است قبل از اجرای این سیستم اطلاعات لازم را در مورد آن بدست آورید. علاوه بر این اجرای این سیستم باید با دقت زیادی انجام شود تا شما بتوانید از مزایای بیشمار سیستم وال پست مش بهره مند گردید.
