ال پست اما آنچه اهمیت وال مش را دوچندان میکند، تأییدیهای است که از سوی سازمان نظام مهندسی ساختمان برای این سیستم صادر شده است. این تاییدیه نه تنها نشاندهنده کارایی و ایمنی وال مش است، بلکه تأثیر مستقیمی بر روند صدور پروانههای ساختمانی و اعتماد عمومی به این سیستم دارد. تاییدیه وال مش، یک سند معتبر است که اطمینان میدهد این تکنولوژی از نظر فنی، ایمنی و اقتصادی مورد تأیید قرار گرفته و میتواند در پروژههای ساختمانی با خیال راحت مورد استفاده قرار گیرد.
تعریف وال مش
در پاسخ به سوال “وال مش چیست” به طور خلاصه باید گفت وال مش در واقع نوعی سیستم تقویتی است که به منظور افزایش مقاومت دیوارهای غیر سازهای در برابر نیروهای جانبی نظیر باد، زلزله و فشارهای جانبی دیگر طراحی شده است. این سیستم از توریهای مشبک ساخته شده از مواد مقاوم تشکیل میشود که بر روی سطح دیوارها نصب میشوند. پس از نصب، این توریها با لایهای از پلاستر سیمانی یا گچی پوشیده میشوند که باعث تقویت دیوار و افزایش مقاومت آن در برابر نیروهای خارجی میشود.
در مورد تاریخچه وال مش، باید اشاره کرد که این سیستم در ابتدا برای مقاومسازی سازه تحت عنوان FRCM در کشورهای زلزلهخیز مانند ژاپن و آمریکا مورد استفاده قرار گرفت. با گذشت زمان و با توجه به نتایج مثبت بهدستآمده، وال مش به عنوان یک استاندارد جدید در مقاومسازی دیوارهای غیر سازهای در سایر کشورها نیز معرفی شد. در ایران، پس از زلزلههای مختلفی که منجر به خسارات گستردهای شد، نیاز به بهکارگیری این تکنولوژی احساس شد و در نهایت با تایید سازمان نظام مهندسی، به صورت رسمی به عنوان یکی از روشهای مقاومسازی دیوارهای غیر سازهای پذیرفته شد.
نقش تاییدیه وال مش در صنعت ساختمان
تاییدیه وال مش از سوی سازمان نظام مهندسی ساختمان یکی از عوامل مهمی است که به گسترش استفاده از این سیستم در پروژههای ساختمانی کمک کرده است. این تاییدیه نشاندهنده این است که وال مش تمامی استانداردها و معیارهای لازم برای استفاده در ساختمانهای مقاوم در برابر زلزله و دیگر نیروهای جانبی را داراست.
در اهمیت تاییدیه وال مش، میتوان به موارد زیر اشاره کرد:
- افزایش ایمنی ساختمانها: تاییدیه وال مش تضمین میکند که این سیستم بهخوبی میتواند نیروهای جانبی را در دیوارها مهار کرده و از شکست آنها جلوگیری کند. این موضوع بهویژه در مناطقی که خطر وقوع زلزله بالاست، بسیار حیاتی است.
- ارتقای اعتماد عمومی به پروژههای ساختمانی: با داشتن تاییدیه وال مش، سازندگان میتوانند اطمینان بیشتری به مشتریان خود بدهند که ساختمانهای ساختهشده با استفاده از این تکنولوژی، ایمنی لازم را دارند.
- تسهیل در فرآیند صدور مجوزهای ساختمانی: در بسیاری از موارد، تاییدیه وال مش میتواند به تسریع در روند صدور پروانههای ساختمانی کمک کند. این امر باعث میشود تا پروژهها سریعتر به مرحله اجرا برسند و از تأخیرات غیرضروری جلوگیری شود.
انواع وال پست در ساختمان کدام است؟
وال پست به یک سازه از جنس های مختلف گفته می شود که می تواند روی دیوارهای غیر سازه ای نصب شود و مقاومت آن ها را چندین برابر کند. در حال حاضر اجرای وال پست جز بهترین روش برای مهار دیوارهای غیر سازه ای محسوب می شوند. وال مش فقط یکی از انواع روش های مهار این دیوارها هستند. وال پست را می توان با روش های مختلف دیگری نیز اجرا کرد که در ادامه آن ها را به شما توضیح می دهیم.
-
وال مش: جدیدترین نوع وال پست ساختمان
موضوع این مقاله وال مش و نظام مهندسی ساختمان است. همین موضوع ایجاب می کند که در کنار تعریف قوانین نظام مهندسی ساختمان، در مورد وال مش نیز صحبت کنیم. وال مش یک نوع وال پست و ساده ترین آن است که می تواند برای مقاوم سازی و مهار دیوارها مورد استفاده قرار گیرد. در این روش می توان از توری های فایبرگلاس به منظور مهار دیوارهای ساختمان در برابر بار زلزله و باد استفاده کرد.
بدین شکل که توری های فایبرگلاس روی دیوارها قرار می گیرند و روی آن ها پلاستر کشیده می شود. سپس می توان در عرض زمان کوتاهی، تمامی بخش های دیوارها را با کمک این روش و پلاستر کشی مقاوم سازی کرد. وال مش به دلیل کم هزینه بودن و جزئیات عالی، توانسته به یکی از بهترین روش های اجرای وال پست در ساختمان تبدیل شود.
-
والپستهای ساخته شده با مقطع IPE
یکی دیگر از انواع وال پست هایی که برای مهار دیوارها استفاده می شوند، وال پست های ساخته شده با مقطع IPE هستند. برای اجرای این نوع وال پست از فولاد مقاوم نورد سرد و گرم استفاده می شود که این فولادها متشکل از 4 قطعه نبشی یا همان ناودانی هستند. قطعه های فولادی که به عنوان واردار قائم و میانی استفاده می شوند، باید حتما برای دیوارهایی با طول بیش از 4 متر مورد استفاده قرار گیرند. اساس عملکرد وال پست های ساخته شده با مقطع IPE، امکان حرکت دیوار به صورت کشویی در هنگام زلزله درون آن هاست. به طوری که می توان با کمک این وال پست ها، مقاوم سازی دیوارها را انجام داد و از تخریب دیوارهای غیر سازه ای در هنگام زلزله نیز جلوگیری کرد.
-
وال پست با مقطع باکس فولادی
یکی دیگر از انواع وال پست های موجود در بازار، به نام وال پست های باکس فولادی شناخته می شوند. این وال پست ها می توانند به عنوان یک وادار قائم و افقی استفاده شوند. برای اجرای این نوع وال پست، لازم است که از یک شکل هندسی منظم استفاده شود. در این صورت هیچ گونه بی نظمی خاصی در سازه ایجاد نخواهد شد. وال پست با مقطع باکس فولادی می تواند با کمک اتصالات پیچی و جوشی به ساختمان متصل شود. این وال پست ها نیز با کمک نبشی های کنترل کننده می توانند یک وسیله قابل اعتماد برای حرکت دیوار درون خودشان در هنگام زلزله باشند. به همین خاطر می توان برای جلوگیری از آسیب به ساختمان مورد استفاده قرار گیرند.
-
وال پست با مقطع ناودانی
وال پست با مقطع ناودانی، یکی از انواع وال پست های موجود در بازار است که با کمک پروفیل های ناودانی یا همان U شکل طراحی می گردد. برای اجرای این نوع وال پست، لازم است که دیوار توسط مصالح خاصی مانند یونولیت و یا پشم سنگ، از قاب جدا شود. در این صورت یک حرکت آزادانه درون دیوار در حین وارد آمدن نیروهای جانبی آسیب زننده ایجاد می شود. وال پست های با مقطع ناودانی می توانند به صورت ممتد و پیوسته و یا به شکل منقطع در یک محل نصب شوند. در شرایطی که اهمیت ساختمان و امنیت آن زیاد باشد، باید از وال پست ناودانی ممتد استفاده کرد. در این احتمال خوردگی و آسیب به دیوارها پایین می آید. این نوع وال پست ها نیاز به نصب نبشی ندارند. این وال پست ها نیز امکان حرکت دیوار را در صفحه خودشان فراهم می کنند.
-
وال پست با مقطع نبشی
وال پست با مقطع نبشی، یکی دیگر از انواع وال پست برای مقاوم سازی دیوارها است. اساس عملکرد این وال پست ها، استفاده از وادارهای میانی و کناری جهت مهار حرکت خارج از صفحه دیوار می باشد. وادارهایی که برای وال پست با مقطع نبشی استفاده می شوند، می توانند با کمک اتصالات پیچی و جوشی به دیوار متصل شوند. وال پست های با مقطع نبشی به دلیل اینکه می توانند با ورق های مناسب و با قیمت ارزان ساخته شوند، بسیار پرطرفدار می باشند. همچنین امکان اجرای وال پست با مقطع نبشی به عنوان یک وادار قائم نیز وجود دارد.
چرا تاییدیه وال مش از سوی نظام مهندسی ساختمان صادر میشود؟
سازمان نظام مهندسی ساختمان وظیفه دارد تا تمام روشها و تکنولوژیهای نوین را که در ساختمانسازی به کار میروند، به دقت بررسی کند و در صورت تأیید کارایی و ایمنی آنها، مجوزهای لازم را صادر کند. تاییدیه وال مش نیز پس از انجام آزمایشها و بررسیهای مختلف فنی و مهندسی صادر میشود.
معیارهایی که برای صدور تاییدیه وال مش در نظر گرفته میشوند شامل موارد زیر است:
- مقاومت در برابر نیروهای جانبی: وال مش باید قادر باشد تا نیروهای جانبی ناشی از زلزله و باد را بهطور مؤثر مهار کند و از شکست دیوار جلوگیری نماید.
- دوام و طول عمر: وال مش باید دارای دوام بالا و طول عمر کافی باشد تا در طول زمان نیاز به تعمیر یا تعویض نداشته باشد. این موضوع بهویژه در ساختمانهای بلندمرتبه اهمیت دارد.
- سهولت نصب: یکی از مزایای وال مش، سهولت نصب آن است که باید در بررسیها مورد توجه قرار گیرد. تاییدیه نظام مهندسی اطمینان میدهد که نصب وال مش بدون نیاز به تخصصهای پیچیده قابل انجام است.
- هزینههای اقتصادی: استفاده از وال مش باید بهصرفه باشد. این به معنای کاهش هزینههای ساختوساز در کنار افزایش ایمنی است. تاییدیه وال مش بهطور ضمنی نشاندهنده این است که این سیستم بهینهترین راهکار از نظر هزینه و کارایی است.
مراحل نصب وال مش
نصب وال مش نیاز به مراحل دقیقی دارد که باید بهدرستی و با دقت انجام شود تا نتیجه نهایی مطلوب و ایمن باشد. در ادامه مراحل نصب وال مش بهطور دقیقتر توضیح داده میشود:
- آمادهسازی سطح دیوار: اولین و مهمترین مرحله در نصب وال مش، آمادهسازی سطح دیوار است. این شامل تمیز کردن سطح دیوار از هرگونه آلودگی، گرد و غبار و روغن است. هرگونه نقص در سطح دیوار نیز باید قبل از نصب وال مش اصلاح شود.
- اندازهگیری و برش توریها: توریهای فایبرگلاس یا دیگر مواد باید با دقت به اندازههای لازم برش داده شوند. این برشها باید به گونهای انجام شوند که توریها بهطور کامل سطح دیوار را پوشش دهند بدون اینکه نقاط خالی باقی بماند.
- نصب توریها: توریها با استفاده از چسبهای مخصوص یا گیرههای فلزی به سطح دیوار متصل میشوند. این کار باید با دقت انجام شود تا توریها بهطور یکنواخت و بدون چینخوردگی روی دیوار قرار گیرند.

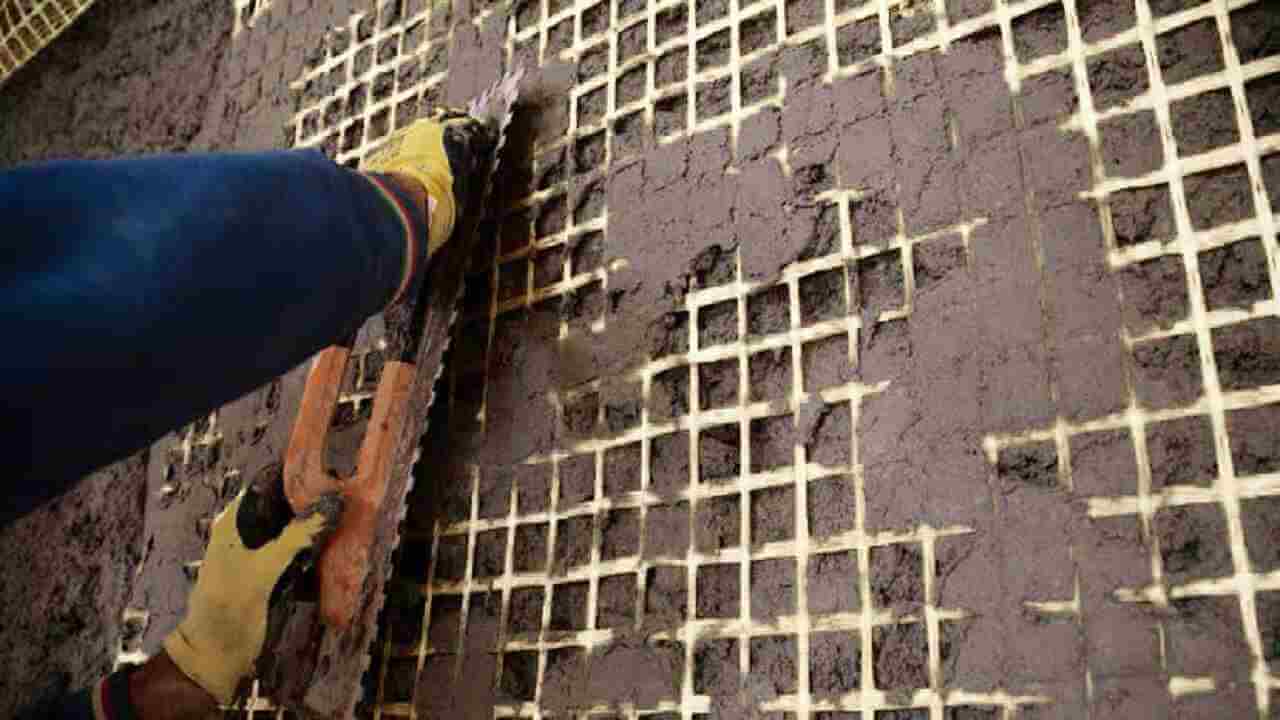

- اجرای لایه پلاستر: پس از نصب توری، یک لایه پلاستر سیمانی یا پلاستر گچی روی آن اجرا میشود. این لایه بهعنوان پوشش نهایی عمل کرده و توری را در جای خود محکم میکند. ضخامت لایه پلاستر باید بهگونهای باشد که توری کاملاً پوشیده شود و مقاومت کافی در برابر نیروهای جانبی ایجاد گردد.
- تست و بررسی نهایی: پس از خشک شدن پلاستر، دیوار باید تحت آزمایشهای مختلفی قرار گیرد تا اطمینان حاصل شود که بهدرستی اجرا شده و مقاومت لازم را دارد. این شامل آزمایشهای فشاری و برشی است که نشان میدهد دیوار میتواند در برابر نیروهای جانبی مقاومت کند.
مزایای اقتصادی و فنی استفاده از وال مش
استفاده از وال مش علاوه بر افزایش ایمنی ساختمانها، دارای مزایای اقتصادی قابلتوجهی نیز هست که میتواند برای سازندگان و مالکان بسیار جذاب باشد. در اینجا به برخی از این مزایا اشاره میکنیم:
- کاهش هزینههای ساختوساز: قیمت و دستمزد اجرای وال مش، یکی از اصلیترین مزایای وال مش می باشد. با استفاده از این سیستم، نیاز به استفاده از مصالح فلزی و سایر تجهیزات گرانقیمت کاهش مییابد. همچنین، زمان اجرای پروژه نیز بهطور قابلتوجهی کاهش پیدا میکند که خود منجر به کاهش هزینههای نیروی کار و تجهیزات میشود.
- کاهش وزن سازه: وال مش به دلیل وزن سبکتری که نسبت به روشهای سنتی دارد، میتواند به کاهش وزن کلی سازه کمک کند. این موضوع بهویژه در ساختمانهای بلندمرتبه اهمیت دارد، زیرا کاهش وزن سازه میتواند منجر به کاهش فشارهای وارده بر فونداسیون و در نتیجه کاهش هزینههای مربوط به فونداسیون و پیریزی شود.
- افزایش عمر مفید ساختمان: با استفاده از وال مش، دیوارهای ساختمان مقاومت بیشتری در برابر عوامل محیطی و نیروهای جانبی دارند که این موضوع میتواند عمر مفید ساختمان را افزایش دهد و نیاز به تعمیرات مکرر را کاهش دهد.
- بهبود عملکرد در برابر زلزله: یکی از بزرگترین چالشها در صنعت ساختمان، مقابله با نیروهای زلزله است. وال مش به دلیل انعطافپذیری بالا و توانایی جذب انرژی، عملکرد بسیار خوبی در برابر زلزله دارد و میتواند خسارات ناشی از زلزله را بهطور قابلتوجهی کاهش دهد.
چالشها و راهکارهای پیشروی وال مش
با وجود مزایای متعدد وال مش، اجرای این سیستم نیز با چالشهایی همراه است که نیاز به توجه و مدیریت دارد. در ادامه به بررسی این چالشها و راهکارهای پیشنهادی برای رفع آنها میپردازیم:
- آموزش و ارتقای مهارتهای فنی: یکی از چالشهای اصلی در اجرای وال مش، عدم آشنایی کامل برخی از مهندسان و کارگران با روشهای نصب این سیستم است. این موضوع میتواند منجر به اشتباهاتی در نصب شود که کارایی و ایمنی وال مش را تحت تأثیر قرار دهد. به همین دلیل، برگزاری دورههای آموزشی تخصصی و ارائه راهنماهای کاربردی توسط سازمان نظام مهندسی و دیگر نهادهای مرتبط، ضروری است.
- مقاومت در برابر تغییرات جدید: برخی از سازندگان و مهندسان ممکن است به دلیل عدم آشنایی با تکنولوژیهای جدید، در برابر استفاده از وال مش مقاومت نشان دهند. این مقاومت میتواند منجر به عدم استفاده گسترده از این سیستم و در نتیجه عدم بهرهبرداری کامل از مزایای آن شود. ایجاد فرهنگ استفاده از تکنولوژیهای نوین و ارائه مزایای اقتصادی و فنی این سیستم به سازندگان، میتواند این مشکل را برطرف کند.
- بررسی و بهروزرسانی استانداردها: با توجه به نوآوریهای مداوم در زمینه مصالح و روشهای ساختوساز، لازم است استانداردها و مقررات مربوط به وال مش بهطور مداوم بهروزرسانی شوند. این بهروزرسانیها باید با توجه به نتایج پژوهشهای علمی و تجربیات عملی انجام شود تا اطمینان حاصل شود که وال مش همچنان یکی از بهینهترین روشهای مقاومسازی دیوارهای غیر سازهای باقی میماند.
- مقابله با شرایط محیطی نامساعد: در برخی مناطق، شرایط محیطی مانند رطوبت بالا یا حضور مواد شیمیایی خورنده میتواند بر عملکرد وال مش تأثیر منفی بگذارد. در این شرایط، انتخاب مصالح مناسب برای وال مش و استفاده از روشهای حفاظتی اضافی مانند پوششهای ضد خوردگی میتواند به حفظ عملکرد این سیستم کمک کند.
آینده وال مش در صنعت ساختمان بعد از اخذ تاییدیه وال مش
با توجه به روند رو به رشد استفاده از تکنولوژیهای نوین در صنعت ساختمان و نیاز به افزایش ایمنی و کاهش هزینهها، پیشبینی میشود که وال مش در آینده به یکی از استانداردهای اصلی در مقاومسازی دیوارهای غیر سازهای تبدیل شود. برخی از چشماندازهای آینده برای وال مش عبارتاند از:
- گسترش استفاده در پروژههای بزرگ: با توجه به مزایای اقتصادی و فنی وال مش، انتظار میرود که این سیستم در پروژههای بزرگ و پیچیدهتر نیز بهکار گرفته شود. پروژههای بزرگ مانند برجها و مراکز تجاری میتوانند از وال مش برای کاهش هزینهها و افزایش ایمنی استفاده کنند.
- توسعه تکنولوژیهای جدید: با گذشت زمان و با پیشرفت تکنولوژی، ممکن است مواد و روشهای جدیدی برای بهبود عملکرد وال مش معرفی شود. این نوآوریها میتوانند منجر به افزایش مقاومت، کاهش وزن و بهبود دیگر ویژگیهای این سیستم شوند.
- تبدیل شدن به استاندارد جهانی: با توجه به نتایج مثبت بهدستآمده از اجرای وال مش در پروژههای مختلف، این سیستم میتواند به یکی از استانداردهای جهانی در مقاومسازی دیوارهای غیر سازهای تبدیل شود. این موضوع میتواند به ارتقای ایمنی ساختمانها در سراسر جهان کمک کند.
نتیجهگیری
وال مش به عنوان یک روش نوین و موثر برای مقاومسازی دیوارهای غیر سازهای، توانسته است جایگاه خود را در صنعت ساختمانسازی بهخوبی تثبیت کند. تاییدیه وال مش از سوی سازمان نظام مهندسی ساختمان، نشاندهنده اعتماد به کیفیت و ایمنی این سیستم است و مهندسان و سازندگان میتوانند با اطمینان از این روش در پروژههای خود استفاده کنند.
با توجه به مزایای متعدد وال مش، از جمله افزایش ایمنی، کاهش هزینهها، و بهبود عملکرد در برابر زلزله، توصیه میشود که مهندسان و سازندگان بهطور جدی به استفاده از این سیستم در پروژههای خود فکر کنند. آینده وال مش در صنعت ساختمان بسیار روشن به نظر میرسد و انتظار میرود که با گذشت زمان، این روش به یکی از اصلیترین راهکارهای مقاومسازی دیوارهای غیر سازهای تبدیل شود.
بادرود وسلام نصب واجرای وال مش ازالزامات ساختمان ازدیدگاه سازمان نظام مهندسی است؟ وایا درطول پیشروی ساخت وساز نظارتی براجرای صحیح آن دارد یاخیر وبرای عدم اجرا و یا اجرای ناقص جرایمی هم درنظرگرفته شده؟
با عرض سلام و درود، بله اجرای صحیح وال پست به هر طریقی از جمله وال پست فولادی یا وال مش برای محافظت از اجزای غیر سازهای ضرورت دارد و مهندسین ناظر معماری وظیفه نظارت بر اجرای صحیح آن را بر عهده دارند و در صورت اجرای نادرست و تخلف در استفاده از متریال نامناسب مجری یا پیمانکار موظف به رفع ایرادات هستند.
سلام وقت بخیر . علت محدودیت اجرایی وال مش در ساختمان ها چی هست ؟
سلام مهندس قائمی عزیز
محدودیت های موقت اعلام شده تنها در دیوار های خارجی هستند.
علت آن هم عدم آگاهی کافی ناظرین و طراحان از این سیستم و هچنین تشخیص دشوار متریال با کیفیت مناسب در این سیستم بوده است و با توجه به حساسیت دیوار های خارجی میتوان گفت اجرای اوال مش در این دیوار ها محدود تر شده است.
سلام وقت بخیر
انتخاب نوع وال پست در ساختمان به چه پارامترهایی بستگی دارد و کدام نوع به دیگری ارجهیت دارد ؟
سلام وقت بخیر مهندس عزیز
تا حدودی میتوان گفت اجرای وال پست های بتنی و وال پست های فلزی در ساختمان ها منسوخ شده و وال پست های منقطع به طور معمول محبوب تر هستند اما با روی کار آمدن سیستم وال پست و مزایای بسیار آن استفاده از این سیستم نسبت به دیگر روش های مهار دیوار ارجهیت دارد
