اجزای اصلی یک سازه متشکل از ستون، تیر،سقف و .. می‌باشد. ستون که حیاتی ترین و مهم ترین عضو یک سازه می‌باشد باید به گونه ای طراحی شود که در هنگام لرزش تا لحظه آخر بدون آسیب جدی پایداری خود را حفظ کند. تا ساکنین ساختمان زمانی برای خروج داشته باشند. اجزای سازه ای به دلایل مختلفی میتوانند تحت تاثیر آسیب یا خرابی قرار بگیرند که از جمله آنها میتوان به طراحی اولیه اشتباه، کوتاهی در هنگام ساخت، تغییر کاربری و یا فرسودگی ساختمان اشاره کرد.
به چه دلیل ستون بتنی نیازمند ترمیم و مقاوم سازی می‌باشد؟
دلایل متعددی وجود دارد که چرا یک ستون بتنی ممکن است نیاز به تعمیر و تقویت داشته باشد. یکی از دلایل رایج افزایش بار روی ستون است که معمولاً در نتیجه تغییر کاربری ساختمان است. با گذشت زمان، با اضافه شدن تجهیزات یا سازه های جدید به یک ساختمان، بار وارده روی ستون بتنی ممکن است از ظرفیت طراحی اولیه آن فراتر رود که منجر به آسیب و نیاز به تعمیرات و تقویت می‌شود.
یکی دیگر از دلایل متداول، فرسودگی خود بتن است. این می تواند در اثر عواملی مانند قرار گرفتن در معرض آب، مواد شیمیایی یا دمای شدید رخ دهد که منجر به پوسیدگی بتن و تضعیف یکپارچگی ساختاری آن شود. علاوه بر این، میلگردهای داخل ستون بتنی نیز میتوانند در طول زمان در معرض زنگ زدگی و خوردگی قرار گیرند، به ویژه در محیط هایی با رطوبت بالا یا در معرض مواد خورنده. این می تواند پیوند بین میلگرد و بتن اطراف را ضعیف کند و مقاومت ستون را به خطر بیندازد.
ترک خوردگی ستون بتنی موضوع دیگری است که ممکن است، نشان دهنده نیاز به تعمیرات در آرماتورها باشد. ترک ها می توانند به دلیل عوامل مختلفی از جمله انقباض در طول پخت، انبساط و انقباض حرارتی یا اعمال بارهای بیش از حد روی ستون ایجاد شوند. در صورت عدم رسیدگی، این ترک ها میتوانند رشد کنند و پایداری ساختاری ستون را بیشتر به خطر بیندازند.
در نهایت خطا در طراحی و محاسبات ستون بتنی نیز می تواند نیاز تعمیرات در آرماتورها را به دنبال داشته باشد. محاسبات نادرست یا نادیده گرفتن، میزان بار وارده به ستون در طول فرآیند طراحی می تواند منجر به ستون هایی شود که از نظر ساختاری سالم نیستند یا قادر به تحمل بارهای مورد نظر نیستند.
به طور خلاصه، نیاز به تعمیر و تقویت ستون بتنی می تواند به دلایل مختلفی از جمله افزایش بار، خرابی بتن یا میلگردها، ترک خوردگی و خطاهای طراحی ناشی شود. پرداختن به تعمیر این مسائل در اطمینان از ایمنی و طول عمر ساختار ساختمان اثرگذار است.
روش های مرسوم مقاوم سازی ساختمان که باید بدانید!
-
تقویت به روش کامپوزیت FRP
در این روش از کامپوزیت های پلیمری تقویت شده با الیاف (FRP) برای تقویت سازه های موجود استفاده می شود. مواد FRP مانند الیاف کربن یا شیشه که در یک ماتریس پلیمری تعبیه شده اند، مواد سبک وزن و با استحکام بالا هستند که می توانند از بیرون به ساختار موجود متصل شوند. این روش معمولاً برای تقویت تیرها، ستون ها، دال ها و سایر عناصر سازه ای در ساختمان ها استفاده می شود.

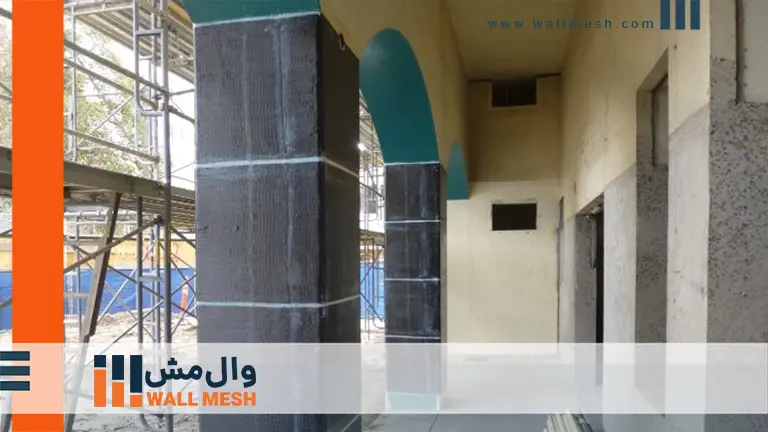

تقویت اتصال تیر و ستون با کامپوزیت FRP -
آرماتوربندی به روش ژاکت بتنی
در این روش لایه جدیدی از بتن به سازه موجود اضافه می شود تا استحکام و تکیه گاه اضافی ایجاد کند. این فرآیند شامل کاشت آرماتور و قرار دادن قالب در اطراف عنصر موجود، مانند یک ستون یا تیر، و ریختن بتن برای ایجاد یک بخش جدید و ضخیم تر است. ژاکت بتنی جدید ظرفیت باربری و شکل پذیری سازه را افزایش می دهد و مقاومت آن را در برابر نیروهای لرزه ای و سایر بارهای سازه ای بهبود می بخشد.

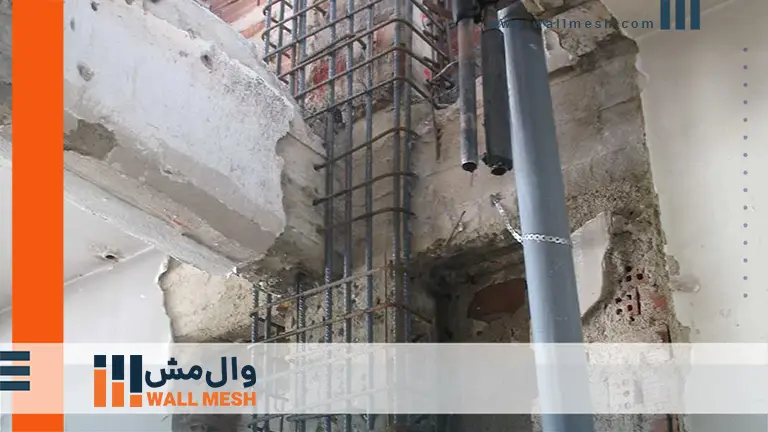

اجرای ژاکت بتنی -
آرماتوربندی به روش ژاکت فولادی
در این روش صفحات یا مقاطع فولادی برای تامین آرماتور و پشتیبانی به سازه موجود اضافه می شود. ژاکت های فولادی معمولا برای تقویت ستون ها، دیوارها و سایر عناصر سازه ای در ساختمان ها استفاده می شود. ژاکت فولادی معمولاً به سازه موجود جوش داده شده یا پیچ می شود و یک بخش کامپوزیت ایجاد می کند که می تواند در برابر بارهای بیشتر مقاومت کند و پایداری بیشتری ایجاد کند. این روش به ویژه برای افزایش ظرفیت عناصر سازه ای موجود و بهبود عملکرد آنها در شرایط لرزه ای نیز موثر است.

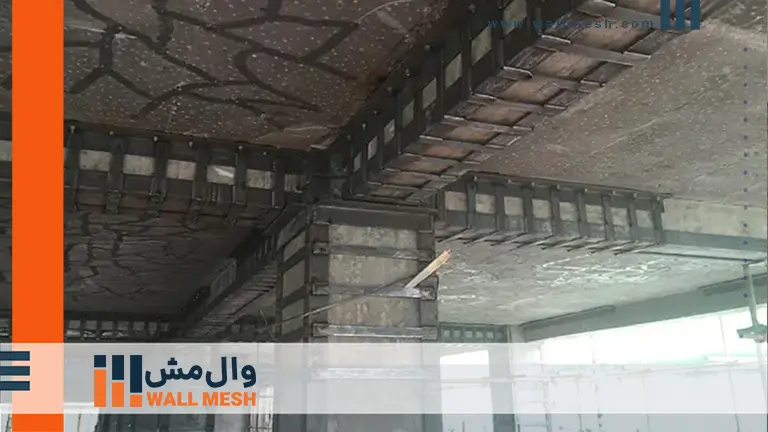

مقاوم سازی تیر و ستون با ژاکت فولادی

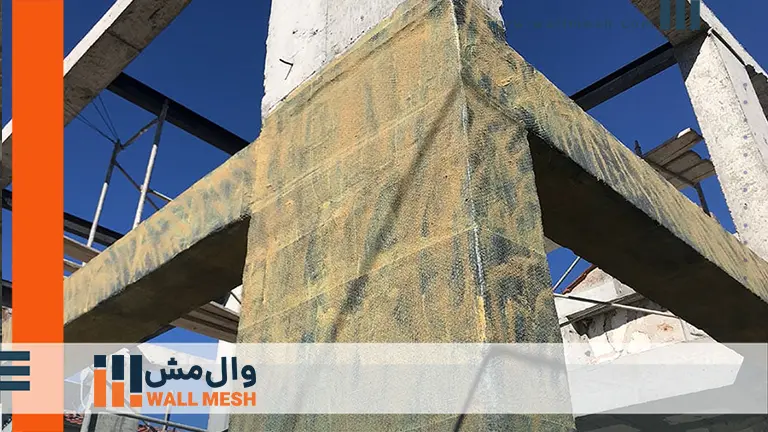

کامپوزیت FRCM روش نوین مقاوم سازی ستون بتنی
کامپوزیت ماتریس سیمانی تقویت شده با الیاف (FRCM) یک تکنیک پیشرفته است که شامل تقویت ستون های بتنی با ترکیبی از الیاف کربن یا شیشه ای است که در یک زمینه الیاف سیمانی تعبیه شده اند. کامپوزیت FRCM مزایای متعددی از جمله بهبود عملکرد ساختاری، افزایش دوام و افزایش مقاومت در برابر نیروهای خارجی مانند فعالیت لرزه ای و خوردگی را ارائه می دهد. مهندسان و پیمانکاران با معرفی این روش نوآورانه در ایران میتوانند کیفیت و طول عمر سازه‌های بتنی را بالا ببرند و منجر به ایجاد ساختمان‌های ایمن‌تر و پایدارتر شوند.
اجرای کامپوزیت FRCM در تقویت ستون های بتنی،یکی از پیشرفت‌های چشمگیر در صنعت ساختمان در ایران است. این تکنیک پیشرفته استحکام، شکل‌پذیری و کنترل ترک را افزایش می‌دهد و آن را به یک راه‌حل ایده‌آل برای بهبود عملکرد ساختارهای پیر یا در حال تخریب تبدیل می‌کند. علاوه بر این، کامپوزیت FRCM یک جایگزین مقرون‌به‌صرفه و سازگار با محیط‌زیست برای روش‌های تقویت‌کننده سنتی است، زیرا نیاز به نگهداری و تعمیرات گسترده را در دراز مدت کاهش می‌دهد. با گنجاندن این رویکرد نوآورانه در پروژه‌های ساختمانی در ایران، مهندسان میتوانند انعطاف‌پذیری و پایداری ستون‌های بتنی را افزایش داده و در نهایت به ایمنی و قابلیت اطمینان کلی ساختمان‌ها در منطقه کمک کنند.
پیشنهاد می‌شود جهت آشنایی با سیستم مقاوم‌سازی با مش الیاف، مقالات “مقاوم سازی با مش کربن (روش کامپوزیت CFRCM)” و “مقاوم سازی با مش شیشه (روش کامپوزیت GFRCM)” را مطالعه کنید.
مش فایبرگلاس و پلاستر دو عضو اصلی سیستم مقاوم سازی کامپوزیت
مش فایبرگلاس:
مش فایبر گلاس ماده ای سبک و انعطاف پذیر است که از نخ های فایبرگلاس بافته شده است. به منظور افزایش مقاومت و جلوگیری از ترک خوردگی به عنوان تقویت کننده طراحی شده است. توری فایبر گلاس مقاوم در برابر قلیا، به طور ویژه برای مقاومت در برابر ماهیت قلیایی سیمان تولید می شود و آن را برای استفاده با سیمان مناسب می کند.
پلاستر سیمانی:
پلاستر سیمانی مصالح ساختمانی است که برای ایجاد سطحی صاف و بادوام روی دیوارها و سقف ها اعمال می شود. هنگام استفاده از گچ سیمانی، برای جلوگیری از ترک خوردن و بهبود استحکام کلی، مهم است که آن را با توری فایبرگلاس مقاوم در برابر قلیا تقویت کنید.
پلاستر گچی:
پلاستر گچی ماده ای است که معمولاً برای تکمیل دیوارهای داخلی استفاده می شود. هنگام استفاده از گچ، می توان از مش فایبرگلاس Eglass به عنوان تقویت کننده استفاده کرد. این نوع توری فایبرگلاس برای مقاومت در برابر عناصر قلیایی موثر نیست، اما از آنجایی که گچ دارای خواص قلیایی مشابه سیمان نیست، برای استفاده با توری فایبرگلاس Eglass مناسب است.
کاربردهای متداول مقاوم سازی به روش FRCM
مقاوم سازی ماتریس سیمانی تقویت شده با الیاف (FRCM) به دلیل اثربخشی آن در تقویت و ترمیم سازه ها به طور فزاینده ای محبوب می شود. این روش شامل اعمال یک لایه ملات سیمانی تقویت شده با الیاف بر روی سطح سازه است که استحکام کششی و دوام بیشتری را فراهم می کند. در اینجا برخی از کاربردهای متداول مقاوم سازی FRCM آورده شده است:
- مقاوم سازی و تثبیت دیوارها
- مقاوم سازی سازه های بتنی در ساختمان ها، پل ها، تونل ها، سدها و سازه های آبی
- مقاوم سازی سازه های بتنی در معادن و معابر زیرزمینی
- مقاوم سازی سازه های بتنی در راه آهن و فرودگاه
- مقاوم سازی سازه های بتنی در سازه های صنعتی، انبارها و سوله ها
- مقاوم سازی بناهای تاریخی و فرهنگی
مزایای روش مقاوم‌سازی ستون بتنی با FRCM چیست؟
- افزایش مقاومت: استفاده از ماتریس سیمانی تقویت شده با الیاف (FRCM) در تقویت ستون بتنی می تواند مقاومت و ظرفیت باربری ستون را به میزان قابل توجهی افزایش دهد. این می تواند امکان ساخت سازه های بادوام و انعطاف پذیرتر را فراهم کند.
- بهبود شکل پذیری: تقویت FRCM می تواند شکل پذیری ستون های بتنی را افزایش داده و آنها را در برابر ترک خوردگی و شکست سازه تحت شرایط بارگذاری مختلف مقاوم تر کند. این می تواند عملکرد سازه و ایمنی بهتری را در صورت وقوع زلزله یا سایر بلایای طبیعی فراهم کند.
- مقاومت در برابر خوردگی: مواد FRCM در برابر خوردگی بسیار مقاوم هستند و آنها را برای استفاده در شرایط محیطی سخت یا سازه هایی که در معرض عوامل خورنده قرار دارند ایده آل می کند. این می تواند طول عمر ستون های بتن مسلح را افزایش دهد و هزینه های نگهداری را در طول زمان کاهش دهد.
- کاربرد آسان: استفاده از آرماتور FRCM بر روی ستون های بتنی موجود یا جدید نسبتاً آسان است و راه حلی مقرون به صرفه و کارآمد برای تقویت و تعمیر عناصر سازه ای ارائه می دهد. این می تواند زمان ساخت و ساز را برای ساکنان ساختمان به حداقل برساند.
- راه حل پایدار: مواد FRCM سازگار با محیط زیست هستند و می توانند بازیافت یا استفاده مجدد شوند و اثرات زیست محیطی پروژه های ساختمانی را کاهش دهند. با انتخاب FRCM، سازندگان و مهندسان میتوانند به شیوه‌های ساختمان پایدار کمک کنند و ردپای کربن خود را کاهش دهند.
مقاوم سازی ستون بتنی به روش کامپوزیت FRCM چه شباهت و تفاوتی با روشFRP دارد؟
هر دو روش FRCM (ماتریس سیمانی تقویت‌شده با پارچه) و FRP (پلیمر تقویت‌شده با الیاف) برای تقویت ستون‌های بتنی استفاده می‌شوند، اما تفاوت‌های کلیدی در نحوه اجرای آنها وجود دارد.
شباهت:
- هر دو روش شامل افزودن لایه ای از مواد به سطح ستون بتنی برای بهبود استحکام و دوام آن است.
- هر دو مواد غیر خورنده هستند که می توانند طول عمر ستون تقویت شده را افزایش دهند.
- هر دو روش در افزایش ظرفیت باربری ستون بتنی موثر هستند.
تفاوت:
- روش FRCM شامل استفاده از پارچه ای است که معمولاً از الیاف کربن یا شیشه ساخته شده و در یک زمینه سیمانی برای تقویت ستون تعبیه شده است. در مقابل، روش FRP از الیافی مانند کربن یا شیشه در یک رزین پلیمری استفاده می کند.
- FRCM سازگارتر با محیط زیست در نظر گرفته می شود زیرا مواد مورد استفاده غیر سمی هستند و در حین نصب مواد مضر منتشر نمی کنند، در حالی که FRP می تواند ترکیبات آلی فرار (VOCs) را در طول فرآیند کاربرد آزاد کند.
- FRCM به طور کلی ضخیم تر و سنگین تر از FRP است، که می تواند نصب را چالش برانگیزتر کند.
- FRP معمولاً انعطاف‌پذیرتر است و شکل‌دهی و قالب‌گیری در اطراف هندسه‌های پیچیده آسان‌تر است. در حالی که FRCM سفت‌تر است و ممکن است به ساختارهای پشتیبانی اضافی نیاز داشته باشد.
- FRCM به طور کلی برای کاربردهایی که مقاومت در برابر آتش مهم است مناسب تر است، زیرا ماتریس سیمانی می تواند سطحی از حفاظت در برابر آتش را فراهم کند. در مقابل، FRP بیشتر در معرض آسیب آتش سوزی است و ممکن است به اقدامات ضد حریق اضافی نیاز داشته باشد.
مقاوم سازی ستون بتنی به روش FRCM براساس آیین نامه ها و نشریات
مؤسسه بتن آمریکا (ACI) دستورالعمل ها و مقرراتی را برای استفاده از مواد کامپوزیت ماتریس سیمانی تقویت شده با الیاف (FRCM) در مقاوم سازی سازه های بتنی از جمله ستون ها ارائه می دهد. آیین نامه ACI 549.4R16، “راهنمای طراحی و ساخت سیستم‌های ماتریس سیمانی تقویت‌شده با پارچه (FRCM) با چسب خارجی برای تعمیر و تقویت سازه‌های بتنی و بنایی، از بهترین روش‌ها برای ترکیب مواد FRCM در پروژه‌های مقاوم سازی سازه می‌باشد. طبق مقررات ACI، از مواد کامپوزیت FRCM می توان برای تقویت و تعمیر ستون های بتنی با چسباندن خارجی ماتریس های سیمانی تقویت شده با پارچه به سطح ستون استفاده کرد. سیستم FRCM شامل الیاف با استحکام بالا است که در یک زمینه سیمانی تعبیه شده اند و استحکام کششی و شکل پذیری بیشتری را برای ستون بتنی فراهم می کنند.
طراحی و نصب مواد کامپوزیتی FRCM برای تقویت ستون های بتنی باید از دستورالعمل های ذکر شده در ACI 549.4R16 پیروی کند. این مراحل شامل آماده سازی مناسب سطح ستون بتنی، استفاده از سیستم FRCM و اقدامات کنترل کیفیت برای اطمینان از اثربخشی پروژه مقاوم سازی است. استفاده از مواد کامپوزیت FRCM در تقویت ستون های بتنی مزایای متعددی نسبت به روش های تقویت سنتی دارد، از جمله افزایش دوام، کاهش هزینه های نگهداری و بهبود عملکرد لرزه ای. با پیروی از مقررات و دستورالعمل‌های ACI برای مقاوم‌سازی FRCM، مهندسان و پیمانکاران میتوانند با موفقیت ستون‌های بتنی را برای رعایت استانداردهای ایمنی و عملکرد مورد نیاز تقویت و تعمیر کنند.
نصب و اجرای گام به گام مقاوم سازی ستون بتنی به روش کامپوزیت FRCM
- اطمینان از تمیز بودن و عاری بودن از هرگونه گرد و غبار سطح ستون بتنی
- مواد کامپوزیت FRCM را با توجه به ابعاد مورد نیاز برای تقویت به صورت نوار یا ورق برش دهید.
- لایه ای از پلاستر مخصوص را روی سطح ستون بتنی که در آن مواد کامپوزیت FRCM قرار خواهد گرفت، اعمال کنید.
- کامپوزیت FRCM را روی لایه پلاستر قرار دهید، مطمئن شوید که در برابر سطح ستون صاف است.
- لایه دیگری از ژاکت فولادی را روی مواد FRCM بمالید تا کاملاً کپسوله شود و به سطح بتن بچسبد.
- فرآیند اعمال کامپوزیت و پلاستر FRCM را تا رسیدن به سطح مورد نظر از تقویت تکرار کنید.
- اجازه دهید چسب طبق دستورالعمل سازنده کاملاً خشک شود.
- ستون بتن آرمه را بررسی کنید تا مطمئن شوید که مواد کامپوزیت FRCM به طور ایمن به هم چسبیده و در جای خود قرار گرفته است.
- استحکام و دوام ستون تقویت شده را برای اطمینان از مطابقت با مشخصات و استانداردهای مورد نیاز آزمایش کنید.
- نظارت بر عملکرد ستون بتن مسلح در طول زمان برای اطمینان از اثربخشی آن در ارائه پشتیبانی و پایداری سازه اهمیت دارد.
راهنمای خرید و قیمت مقاوم سازی ستون بتنی به روش FRCM
مقاوم سازی ستون های بتنی با استفاده از ماتریس سیمانی تقویت شده با الیاف (FRCM) یک روش محبوب برای تقویت و ترمیم ستون های بتنی فرسوده است. این روش شامل اعمال لایه ای از ملات تقویت شده با الیاف بر روی سطح ستون برای افزایش استحکام و دوام آن است. برای خرید مصالح FRCM برای مقاوم سازی ستون بتنی، توصیه می شود با یک شرکت مقاوم سازی حرفه ای مانند والمش مشورت کنید تا قیمت دقیق را به دست آورید. هزینه مواد FRCM بسته به اندازه پروژه، مواد خاص مورد استفاده و پیچیدگی فرآیند مقاوم سازی می تواند متفاوت باشد. علاوه بر هزینه مصالح، عوامل دیگری نیز وجود دارد که می تواند بر هزینه کلی مقاوم سازی ستون بتنی به روش FRCM تأثیر بگذارد.
عوامل موثر بر هزینه مقاوم سازی ستون عبارتند از:
- آزمایش های تخصصی مقاوم سازی: قبل از شروع مقاوم سازی، ممکن است نیاز به انجام آزمایش های تخصصی برای ارزیابی وضعیت ستون بتنی موجود و تعیین بهترین رویکرد مقاوم سازی باشد. هزینه این آزمایش ها بسته به محدوده پروژه می تواند متفاوت باشد.
- هزینه طراحی: طراحی سیستم مقاوم سازی، از جمله ضخامت و نوع مواد FRCM مورد استفاده، بر هزینه کلی پروژه تأثیر می گذارد. مشاوره با یک شرکت مقاوم سازی می تواند به تعیین مقرون به صرفه ترین طرح برای پروژه کمک کند.
- هزینه اجرا: هزینه اجرای روش مقاوم سازی شامل هزینه های کارگری، اجاره تجهیزات و هرگونه مجوز لازم نیز بر هزینه کلی پروژه تاثیر خواهد داشت. همکاری با یک شرکت مقاوم سازی با تجربه برای اطمینان از تکمیل کارآمد و موثر فرآیند مقاوم سازی بسیار مهم است.
برای دریافت برآورد دقیق قیمت مقاوم سازی ستون بتنی به روش FRCM، توصیه می شود برای مشاوره با مشاوران شرکت مقاوم سازی وال مش تماس بگیرید. آنها می توانند نیازهای خاص پروژه شما را ارزیابی کنند و قیمت دقیقی را بر اساس مواد، طراحی و هزینه های اجرا ارائه دهند. سرمایه گذاری در مقاوم سازی ستون های بتنی به روش FRCM می تواند به افزایش عمر ستون های بتنی شما کمک کند و ایمنی و پایداری سازه شما را تضمین کند.
